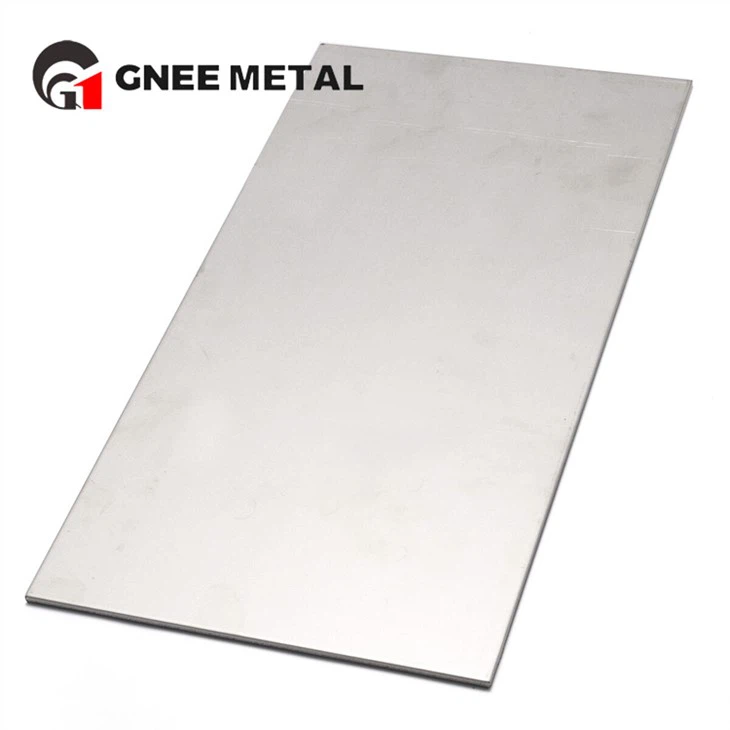

Placa de titânio grau 23
O que é placa de titânio de alto módulo grau 23?
O titânio grau 23 é semelhante ao grau 5, mas possui menor teor de oxigênio, nitrogênio e ferro. Possui melhor ductilidade e resistência à fratura que o titânio grau 5.
Excelente em ambientes de água salgada
Ductilidade melhorada
Titânio de durabilidade estendida
Ti-6Al-4V ELI Ti 6-4ELI liga de titânio grau 23 INFORMAÇÕES GERAIS: A liga Ti-6Al-4V é o tipo de liga de titânio alfa-plusbeta mais amplamente utilizado e a mais comum de todas as ligas de titânio. Esta liga modificada contém intersticial extra baixo (ELI). Este material forjado é adequado para aplicações que exigem resistência moderada, boa relação resistência-peso e bom desempenho contra corrosão. Esta liga é comumente usada em implantes médicos que requerem alta resistência. A liga está disponível como peças fundidas, fios, barras, chapas, chapas, peças forjadas, anéis e tarugos.
Fornecedores de placas de titânio
Composição química
| Elemento | Mínimo [% em peso] | Máx. [% em peso] |
| Al | 5,5 | 6,5 |
| V | 3,5 | 4,5 |
| Fé | - | 0,25 |
| O | - | 0,13 |
| C | - | 0,08 |
| N | - | 0,05 |
| Ti | Equilíbrio | Equilíbrio |
A placa de titânio Gr23 tem elasticidade muito alta e estabilidade química, não-magnética, não-tóxica, seu módulo de elasticidade e coeficiente de expansão são consistentes com o esqueleto humano, por isso tem excelente biocompatibilidade e está substituindo gradualmente o aço inoxidável, a liga Co-Cr e assim por diante no campo da biomedicina.
Propriedades Mecânicas (Variante de Alto Módulo)
| Propriedade | Grau Padrão 23 | Alto Módulo Grau 23 | Unidades |
|---|---|---|---|
| Módulo Elástico (Longitudinal) | 105 – 115 | 125 – 140 | GPa |
| Módulo Elástico (Transversal) | 105 – 115 | 110 – 120 | GPa |
| Resistência à tração (final) | Maior ou igual a 860 | Maior ou igual a 860 – 950 | MPa |
| Força de rendimento (compensação de 0,2%) | Maior ou igual a 795 | Maior ou igual a 795 – 880 | MPa |
| Alongamento | Maior ou igual a 10 | 8 – 12 | % |
| Redução de Área | Maior ou igual a 25 | 20 – 30 | % |
| Dureza (Rockwell C) | 30 – 34 | 32 – 36 | CDH |
| Resistência à Fratura (KIC) | 60 – 80 | 55 – 75 | MPa√m |
| Resistência à fadiga (10⁷ ciclos) | 450 – 550 | 480 – 580 | MPa |
Propriedades Físicas
| Propriedade | Grau Padrão 23 | Alto Módulo Grau 23 | Unidades |
|---|---|---|---|
| Densidade | 4.43 | 4.43 – 4.45 | g/cm³ |
| Ponto de fusão | 1605 – 1660 | 1605 – 1660 | grau |
| Condutividade Térmica | 6.7 – 7.5 | 6.7 – 7.5 | W/m·K |
| Resistividade Elétrica | 1.7 – 1.8 | 1.7 – 1.8 | µΩ·m |
| Capacidade Específica de Calor | 560 | 560 | J/kg·K |
| Coeficiente de Expansão Térmica | 8.6 – 9.2 | 8.4 – 9.0 | µm/m· grau |
| Propriedades Magnéticas | Não-magnético | Não-magnético | – |
| Razão de Poisson | 0.31 – 0.33 | 0.30 – 0.32 | – |
| Temperatura Beta Transus | 980 – 1010 | 980 – 1010 | grau |
Disponibilidade de tamanho padrão
| Faixa de espessura | Faixa de largura | Faixa de comprimento | Aplicações Típicas |
|---|---|---|---|
| 0,5 – 3,0mm | 1000 – 1250 milímetros | 2.000 – 3.000 mm | Peles aeroespaciais, implantes médicos |
| 3,0 – 10,0 mm | 1000 – 1500 milímetros | 2.000 – 4.000 mm | Componentes estruturais |
| 10,0 – 25,0 mm | 1000 – 1500 milímetros | 2.000 – 4.000 mm | Estruturas-de suporte de carga |
| 25,0 – 50,0 mm | 1000 – 1250 milímetros | 2.000 – 3.000 mm | Componentes pesados, espaços em branco de teste |
Por que escolher nossas placas de titânio de alto módulo grau 23?
| Aprimoramento de módulo verificado | Valores de módulo documentados de até 140 GPa |
| Química ELI | Resistência superior à fratura e biocompatibilidade |
| Textura Controlada | Orientação cristalográfica otimizada para máxima rigidez |
| Rastreabilidade total | Documentação completa desde o lingote até a placa acabada |
| Qualidade Certificada | Compatível com ISO 9001, AS9100, ISO 13485 |
| Precisão Dimensional | Controle preciso de espessura e planicidade |
| Suporte Técnico | Assistência de engenharia metalúrgica para otimização de projetos |
| Processamento personalizado | Propriedades personalizadas para aplicações específicas |
