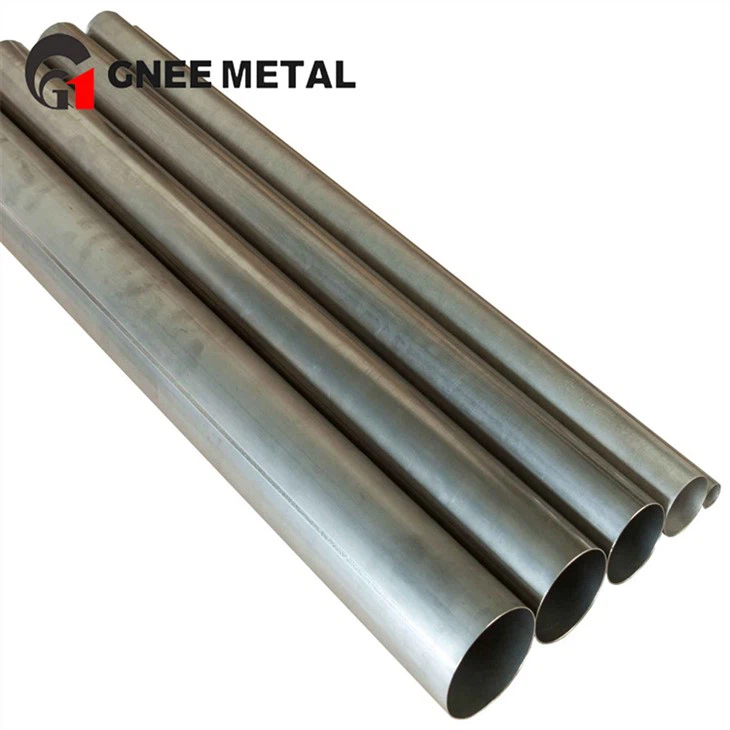

Tubos de liga de titânio

O titânio é um metal altamente estável quimicamente com excelente resistência à corrosão à maioria dos ácidos, álcalis, sais e outros meios químicos. À temperatura ambiente, o titânio reage com o oxigênio para formar uma densa película de óxido na superfície, evitando maior corrosão. Mesmo em ambientes extremos, como alta temperatura, alta pressão e forte corrosão, os tubos de titânio podem manter uma longa vida útil.



Nota	Designação UNS	Composição Nominal	Características principais	Aplicativos primários
5ª série	R56400	Ti-6Al-4V	Alta resistência, tratável termicamente	Aeroespacial, estrutural, alta-pressão
7ª série	R52400	Ti-0,15Pd	Resistência superior à corrosão	Processamento químico, marítimo
9ª série	R56320	Ti-3Al-2,5V	Resistência média, excelente conformabilidade	Tubulação hidráulica, aeroespacial
23ª série	R56407	Ti-6Al-4V ELI	Alta resistência, tenacidade aprimorada	Implantes médicos, criogênicos



Fornecedor profissional de material para tubos de titânio puro - GNEE





























NPS	DN	DE[pol (mm)]	Espessura da parede[pol (mm)]
			CH 5	SCH 10s/10	SCH 30	SCH 40s / 40 / STD	SCH anos 80/80/XS	SCH 120	SCH 160	XXS
⅛	6	0.405 (10.29)	0.035 (0.889)	0.049 (1.245)	0.057 (1.448)	0.068 (1.727)	0.095 (2.413)	-	-	-
¼	8	0.540 (13.72)	0.049 (1.245)	0.065 (1.651)	0.073 (1.854)	0.088 (2.235)	0.119 (3.023)	-	-	-
⅜	10	0.675 (17.15)	0.049 (1.245)	0.065 (1.651)	0.073 (1.854)	0.091 (2.311)	0.126 (3.200)	-	-	-
½	15	0.840 (21.34)	0.065 (1.651)	0.083 (2.108)	0.095 (2.413)	0.109 (2.769)	0.147 (3.734)	-	0.188 (4.775)	0.294 (7.468)
¾	20	1.050 (26.67)	0.065 (1.651)	0.083 (2.108)	0.095 (2.413)	0.113 (2.870)	0.154 (3.912)	-	0.219 (5.563)	0.308 (7.823)
1	25	1.315 (33.40)	0.065 (1.651)	0.109 (2.769)	0.114 (2.896)	0.133 (3.378)	0.179 (4.547)	-	0.250 (6.350)	0.358 (9.093)
1¼	32	1.660 (42.16)	0.065 (1.651)	0.109 (2.769)	0.117 (2.972)	0.140 (3.556)	0.191 (4.851)	-	0.250 (6.350)	0.382 (9.703)
1½	40	1.900 (48.26)	0.065 (1.651)	0.109 (2.769)	0.125 (3.175)	0.145 (3.683)	0.200 (5.080)	-	0.281 (7.137)	0.400 (10.160)
2	50	2.375 (60.33)	0.065 (1.651)	0.109 (2.769)	0.125 (3.175)	0.154 (3.912)	0.218 (5.537)	0.250 (6.350)	0.343 (8.712)	0.436 (11.074)
2½	65	2.875 (73.03)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.203 (5.156)	0.276 (7.010)	0.300 (7.620)	0.375 (9.525)	0.552 (14.021)
3	80	3.500 (88.90)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.216 (5.486)	0.300 (7.620)	0.350 (8.890)	0.438 (11.125)	0.600 (15.240)
3½	90	4.000 (101.60)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.226 (5.740)	0.318 (8.077)	-	-	0.636 (16.154)



Comparação de propriedades mecânicas

Nota	Resistência à tração (MPa)	Força de rendimento (MPa)	Alongamento (%)	Formabilidade	Soldabilidade
5ª série	895	825	10	★★	★★★
7ª série	345	275	20	★★★★★	★★★★★
9ª série	620	480	15	★★★★	★★★★★
23ª série	860	795	12	★★★	★★★



Comparação de resistência à corrosão

Ambiente	5ª série	7ª série	9ª série	23ª série
Água do mar	Excelente	Excelente	Excelente	Excelente
Ácidos Oxidantes	Bom	Excelente	Bom	Bom
Reduzindo Ácidos	Justo	Excelente	Justo	Justo
Cloretos	Excelente	Excelente	Excelente	Excelente
Alta temperatura	Excelente	Bom	Bom	Excelente

Comparação de custos

Fator	5ª série	7ª série	9ª série	23ª série
Custo da matéria-prima	Moderado	Alto	Moderado	Moderado-Alto
Custo de fabricação	Mais alto	Baixo	Moderado	Mais alto
Custo do ciclo de vida	Baixo	Muito baixo	Baixo	Baixo
Disponibilidade	Excelente	Bom	Bom	Bom



Indústria Marinha
Indústria química e petroquímica
Indústria de celulose e papel
Artigos esportivos - tacos de golfe, quadros de bicicletas, etc.
Indústria médica
Indústria nuclear
O titânio é classificado em duas categorias, comercialmente puro e ligas com aditivos como alumínio e vanádio.



Nossos tubos de liga de titânio são protegidos por um sistema de embalagem multi-camadas para exportação-projetado para garantir que cheguem em perfeitas condições. Cada tubo é primeiro protegido individualmente com espaçadores de espuma ou tampas de plástico para evitar contato e danos à superfície e, em seguida, empacotado de forma segura com cintas de aço e protetores de borda. Os pacotes são envoltos em uma camada de barreira contra umidade de papel VCI (Vapor Corrosion Inhibitor) e filme de polietileno, com pacotes dessecantes adicionados para controle adicional de umidade durante o transporte marítimo. Por fim, os tubos são embalados com segurança em caixas de madeira robustas em conformidade com a ISPM 15 ou em paletes com estrutura de aço, claramente etiquetados com classe, especificação, número de calor, dimensões e marcas de envio para total rastreabilidade e manuseio seguro durante o transporte internacional.

O Grupo GNEE possui sua própria fábrica produzindo diversos tipos de produtos de titânio. A fábrica conta com trabalhadores experientes, equipamentos qualificados e profissionais, operações bem{1}}colaboradas e uma equipe de negócios com vendas crescentes durante todo o ano-. A empresa tem se especializado na área de materiais de titânio há mais de 10 anos e conquistamos uma reputação mundial por nossa entrega rápida, preços competitivos e bom serviço-de pós-venda.

Q1: Qual é a diferença entre tubos de titânio sem costura e soldados?

Os tubos sem costura são feitos de tarugos sólidos sem costura de solda, oferecendo máxima integridade para aplicações críticas ou de alta{0}}pressão. Os tubos soldados são feitos de tiras com solda longitudinal, proporcionando uma produção mais econômica para diâmetros maiores e comprimentos maiores. Ambos os tipos são aceitáveis ​​de acordo com as especificações ASTM quando fabricados e inspecionados adequadamente.

Q2: Diferentes graus de titânio podem ser soldados juntos?

Sim, com seleção apropriada de metal de adição:

Gr5 a Gr5: enchimento ERTi-5

Gr5 a Gr9: enchimento ERTi-9

Gr7 a Gr2: ERTi-7 ou ERTi-2

Gr23 a Gr23: enchimento ERTi-5 ELI

Consulte os procedimentos de soldagem para combinações específicas.

Q3: Qual é a classificação de pressão máxima para tubos de titânio?

As classificações de pressão dependem do grau, tamanho, espessura da parede e temperatura. Consulte ASME B31.3 para tubulações de processo ou códigos de projeto específicos. Como diretriz, o tubo Schedule 10S Grau 5 normalmente pode suportar 2.000-4.000 psi, dependendo do diâmetro.

P4: Essas classes são adequadas para serviços ácidos (ambientes H₂S)?

5ª série: Resistência limitada, pode exigir considerações especiais

7ª série: Excelente resistência à fissuração por tensão por sulfeto

9ª série: Boa resistência, frequentemente especificada para serviços ácidos

23ª série: Semelhante ao Grau 5, com resistência aprimorada
